Memperbaiki Speaker aktif transistor final tip41/42 jebol terus

Kerusakan yang dialami oleh speaker aktif sangat beragam sekali, mulai dari kerusakan yang ringan dan juga kerusakan speaker aktif yang bisa dikategorikan berat. Seperti halnya kerusakan yang dialami oleh speaker aktif komponen transistor final yang jebol terus, kebanyakan speaker aktif tentunya pernah mengalami kerusakan seperti ini transistor final dengan tipe tip41 tip42 yang jebol terus jika diganti dengan yang baru dan akan jebol terus jika diganti transistornya lagi.

Permasalahan pada speaker aktif transistornya jebol terus jika diganti sebenarnya masih ada kerusakan yang lainnya entah itu pada komponen yang lain di driver amplifernya, bisa juga berasal dari tegangan power supply yang bermasalah dan juga permasalahan yang lainnya. Pada speaker aktif yang memiliki kerusakan semacam ini sebagian besar dialami oleh speaker aktif yang sudah lama dipakai atau pada speaker aktif rakitannya belum sempurna. Hampir semua merk pabrikan dari speaker aktif juga pernam mengalami kerusakan komponen transistor tip41 tip42 yang jebol terus.

Namun untuk mengetahui bagaimana cara memperbaiki speaker aktif transistor final tip41 tip42 jebol terus ketahui dulu penyebab terjadinya speaker aktif yang komponen transistor jebol terus. Berikut di bawah ini beberapa penyebab speaker aktif dengan kerusakan transistor jebol terus.



Penyebab speaker aktif transistor final tip41 tip42 jebol terus

1. Komponen transistor final tip41 tip42 mengalami panas sampai overheat
2. Adanya kerusakan pada rangkaian power supply, terutama pada komponen elco
3. Tegangan ct power supply antara + dan – berbeda atau selisih jauh
4. Masih adanya kerusakan komponen yang lain seperti transistor driver yang menuju ke transistor final a733 c945, bd139 bd140 dalam kondisi rusak
5. Speaker aktif kelebihan beban seperti halnya speaker yang digunakan terlalu besar
6. Tegangan dco atau jalur output ke speaker terdapat tegangan dc
7. Adanya jalur kabel yang putus lalu tersambung dengan jalur kabel yang lain

Lanjut cara memperbaiki kerusakan speaker aktif transistor tip41 tip42 jebol terus terlebih dahulu ketahui karakeristik dari transistor final tip41 dan tip42 ini bagaimana. Bisa disupply tegangan dc maksimal sampai berapa vdc tentunya harus diketahui dulu. Untuk transistor tip41 tip42 ini mampu disupply dengan tegangan 12vdc daya watt 60w pada rangkaian amplifer. Jadi jika tegangan power supply yang ada pada speaker aktif melebihi 12vdc maka yang bermasalah adalah bagian rangkaian power supplyna harus dikecilkan lagi tegangannya. Untuk lebih jelasnya, simak di bawah ini akan dibagikan bagaimana cara memperbaiki speaker aktif transistor final jebol terus.

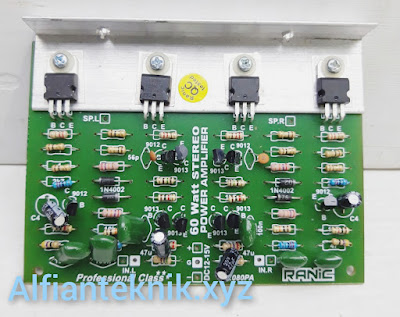

speaker aktif transistor final jebol terus

Cara memperbaiki kerusakan power amplifer transistor tip41 tip42 jebol terus



Cek bagian jalur kabel speaker aktif

Langkah awal memperbaiki speaker aktif dengan kerusakan transistor final jebol terus adalah melakukan pengecekan jalur pengkabelannya terlebih dahulu. Bisa jadi ada kerusakan jalur kabel yang putus dan menyambung dengan jalur kabel yang lain. Tidak hanya itu saja pada jalur kabel power supply yang menuju input tegangan rangkaian driver amplifer ada salah satu kablnya yang putus, bisa berasal jalur kabel + atau jalur kabel – yang putus.



Pengecekan bagian rangkaian power supply

Selanjutnya kita cek bagian power supplynya apakah ada permasalahan. Caranya dengan melepas dulu jalur output power supply yang menuju ke input tegangan rangkaian driver amplifer, setelah itu coba ukur tegangan dengan menggunakan multitester antara jalur CT dengan + dan CT dengan - . normalnya tegangan – dan + power supply ct akan sama atau seimbang, namun jika ditemui tegangan tidak seimbang atau selisih jaluh maka ada permasalahan pada rangkaian power supplynya. Selanjutnya cek komponen power supply seperti komponen elco, biasanya ada beberapa komponen elco yang sudah lemah, dijumpai dalam keadaan kembung. Solusinya dengan mengganti komponen elco yang baru.



read more >>

memperbaiki power amplifer mati sebelah

cara memperbaiki speaker aktif suara serak

Cek rangkaian driver amplifer

Jika msih dalam kondisi yang sama transistor final masih jebok terus saat diganti maka jangan mengganti transistor final yang baru lagi. cek bagian komponen yang lainnya seperti komponen resistor dan juga transistor driver yang menuju ke transistor final. Untuk transistor driver yang biasa digunakan pada rangkaian driver amplifer yang memakai transistor final tip41 tip42 adalah a773 c945, bd139 bd140. Karena rangkaian amplifer tip41 tip42 hanya memiliki ukuran watt 60w maksimal maka transistor drivernya  memakai jenis tersebut.

Setelah melakukan pengecekan transistor driver pada rangkaian amplifernya, cek juga komponen resistornya, terutama pada resistor yang berukuran 0,3 atau 0,5 5watt yang berwarna putih, biasa disebut dengan resistor kapur yang letaknya persis disamping transistor finalnya.



Mengganti transistor final tip41 tip42 dengan transistor tipe lain yag lebih besar wattnya

Langkah terakhir yaitu bisa dilakukan penggantian transistor finalnya dengan ukuran lain yang waatnya lebih besar. Namun sebelum diganti transistor final dengan ukuran lain, pastikan dulu semua rangkaian amplifernya sudah tidak ada kerusakan, mulai dari power supply, komponen rangkaian amplifer, output yang menuju ke speaker.

Cara ini bisa dilakukan sebagai langkah terakhir serta memodif agar speaker aktif pada komponen transistor finalnya tidak mengalami jebol terus. Tipe transistor final yang bisa diganti tip41 tip42 adalah tip3055 tip2955, c5200 a1943. Dalam melakukan pemasangan transistor final usahakan jangan terbalik tipe NPN dengan PNP.
