persamaan transistor D5024 horizontal tv tabung
transistor D5024 merupakan transistor horizontal tv tabung yang sering digunakan pada tv tabung merk china ataupun polytron. Pada umumnya transistormemiliki persamaanya sendiri tergantung tipenya. Sehingga dalam penggantian transistor jika transistor tipe aslinya tidak ada, kita harus mencari persamaanya yang cocok. Seperti transistor horizontal D5024 ini, transistor ini juga memiliki persamaan transistor penggantinya. Jika komponen transistor ini rusak maka kondisi tv akan mati total atau layar pada tabung tidak menyala tapi muncul bunyi cittt pada rangkaian mesinnya
kegunaan transistor D5024
transistor D5024 adalah transistor dirancang untuk sebagai system penguat pada blog rangkaian horizontal tv tabung, atau bisa juga transistor ini difungsikan sebagai rangkaian swicthting atau pensaklaran rangkaian elektronik
datasheet transistor 5024
spesifikasi transistor D5024 mempunyai batas kemampuan daya, tegangan dan arus yang mampu dihantarkan dalam kinerja transistor
- Tegangan Vcb 1500V
- Tegangan Vce 800V
- Arus Ic 8A
- Daya Pc 35watt
Ciri – ciri jika transistor D5024 mengalami kerusakan
- Berikut adalah tanda atau ciri jika tv tabung mengalami kerusakan transistor horizontalnya
- Tv tidak mau menyala atau mati total
- Transistor terukur rendah 0 ohm atau konslet apabila dilakukan pengukuran menggunakan multitester
- Tv tidak bisa start dan hanya menyala pada lampu merah indikatornya
- Tv muncul suara deritt atau cittt pada rangkaian nya
Persamaan transistor D5024
Di bawah ini merupakan persamaan pengganti dari transistor yang cocok dengan D5024, jika kesulitan dalam mencari transistor dengan tipe tersebut.
- C6090

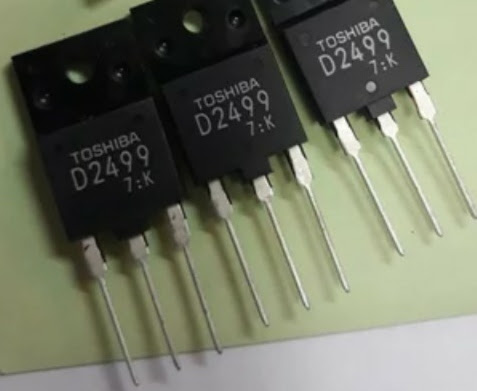

- 2SD2499
- BU2520DX
- MD2009DFX
- D2348
- TT2190
- BU2508DX
- C5296
- D5032
- D5036
- D2428
- D2553
- D2634
- C5250
- D1880
Dari beberapa transistor pengganti D5024 bisa anda gunakan salah satu tipe transistor di atas. Semoga bermanfaat
